Кондукторы для установки фурнитуры и сборки мебели

При установке фурнитуры, изготовлении и сборке элементов и деталей мебельных конструкций часто приходится осуществлять много однотипных действий, связанных как с разметкой мест расположения, так и со сверлением отверстий. Мебельный кондуктор позволяет их оптимизировать.

По функциональному назначению различают разметочные и сверловочные мебельные кондукторы. Первые, как понятно из названия, предназначены для упрощения и правильной разметки мест расположения будущих отверстий, например, под установку фурнитуры (ручек, замков, полок и т. п.). Сверловочные кондукторы, используемые при производстве мебельных элементов конструкций, исключают применение разметочных устройств.

Наладить небольшое производство мебели своими руками с применением кондукторов под силу даже человеку без высокой квалификации и большого опыта работы в этой сфере. При использовании таких приспособлений нет необходимости делать сложные предварительные расчеты и заниматься разметкой мест для будущих отверстий.

За счет кондуктора сверло не только входит в обрабатываемый материал под требуемым углом, но и не отклоняется от заданного направления в процессе сверления. Не обойтись без кондуктора также в тех случаях, когда необходимо просверлить отверстие под определенным углом в тонких мебельных плитах.

Классификация кондукторов

Для разметки и присадки (сверления) отверстий в элементах мебельных конструкций используются кондукторы нескольких категорий, различающиеся по типу конструкции и функциональным возможностям.

Накладные

Эти кондукторы накладываются на поверхность обрабатываемой детали и либо фиксируются на ней, либо придерживаются в заданном положении руками. Используя такое приспособление для изготовления мебели, делают отверстия в плоских деталях (например, в плитах, изготовленных из ДсТП, ЛДсТП, фанеры или MDF – далее ДПК).

Поворотные

Рабочая планка таких кондукторов может вращаться как в горизонтальной, так и в вертикальной плоскости. Используя их, можно выполнять отверстия в деталях сложной геометрической формы. Применяют такие кондукторы для сверления отверстий, ось которых расположена под углом.

Универсальные

Это кондукторы можно быстро перенастроить на разные комбинации расположения выполняемых отверстий. Их целесообразно использовать на производствах, выпускающих мебель мелкими сериями.

Опрокидываемые

Кондукторы этого типа используют, когда необходимо выполнять отверстия в нескольких плоскостях.

Узкоспециализированные

Это, например, шкантовые кондукторы для выполнения отверстий под разные шканты и приспособления, позволяющее точно и качественно выполнять отверстия под конфирматы, полкодержатели и т. п.

По способу фиксации на поверхности обрабатываемой детали различают кондукторы скользящего и закрепляемого типов. Устройства, которые закрепляются на детали перед обработкой, хотя и удобны в использовании, несколько ограничивают свободу действий столяра или станочника. Это особенно критично в тех случаях, когда сверление выполняется на станке, оснащенном одним шпиндельным механизмом.

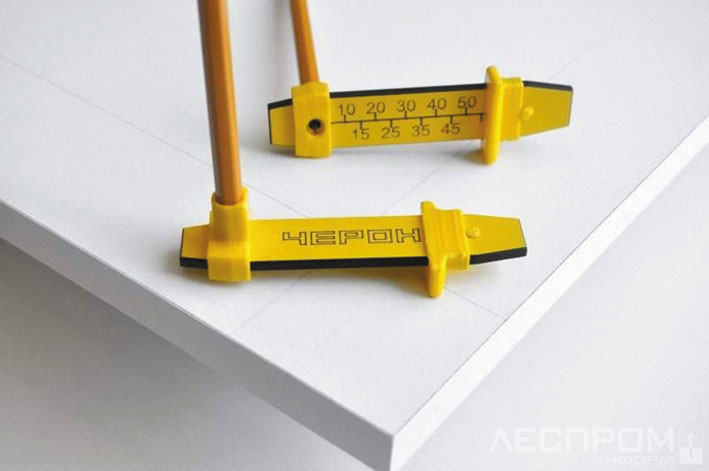

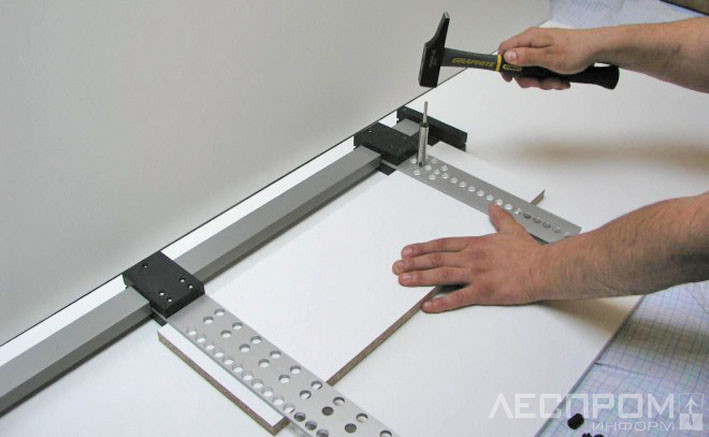

Чаще всего разметочный кондуктор представляет собой многофункциональное устройство, показанное на рис. 1, которое при помощи соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

Кондукторы для разметки и установки фурнитуры

Вариант разметочного кондуктора для мебельных колесных пар представлен на рис. 2.

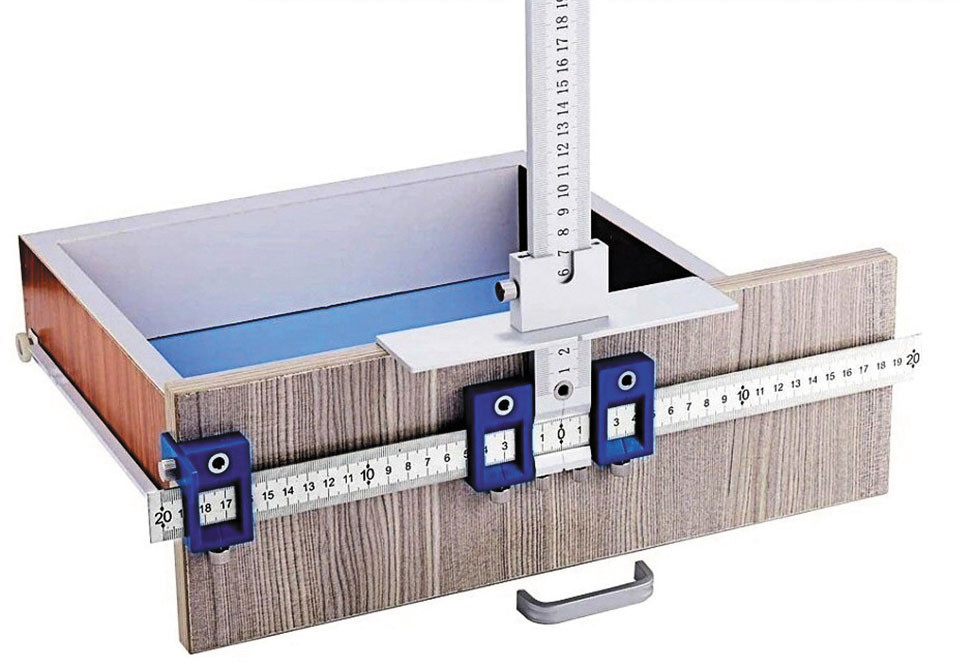

А вариант кондуктора для разметки и сверления отверстий под разные мебельные ручки показан на рис. 3.

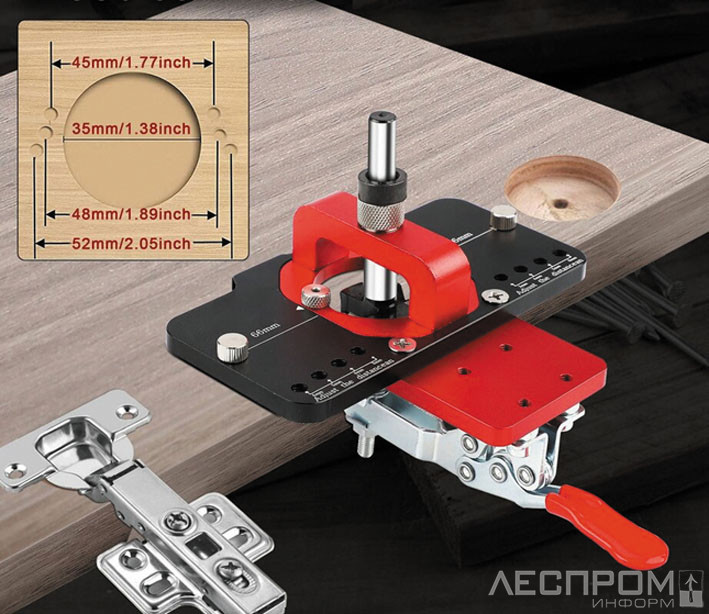

Кондуктор под мебельные петли изображен на рис. 4.

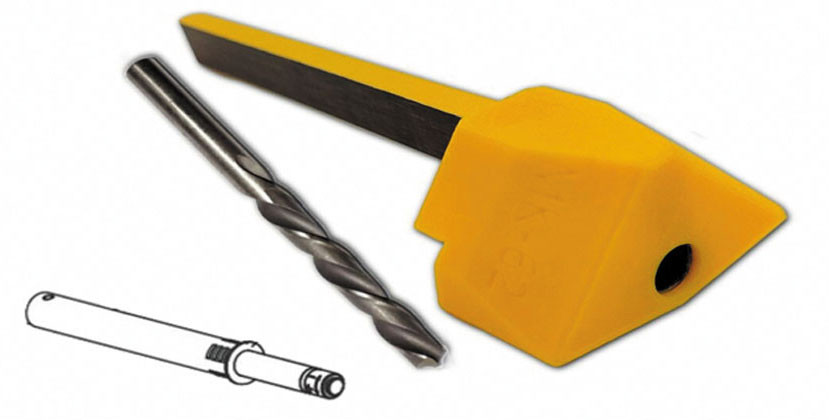

Кондуктор для установки мебельного толкателя скрытого монтажа представлен на рис. 5.

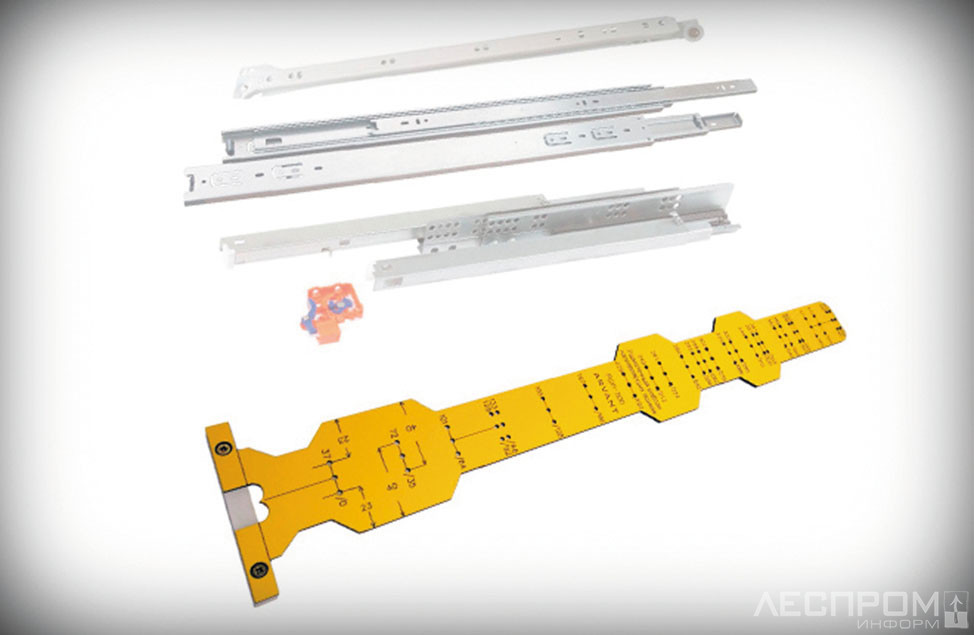

Вариант кондуктора для установки ящичных направляющих показан на рис. 6.

Кондукторы для сборки мебели

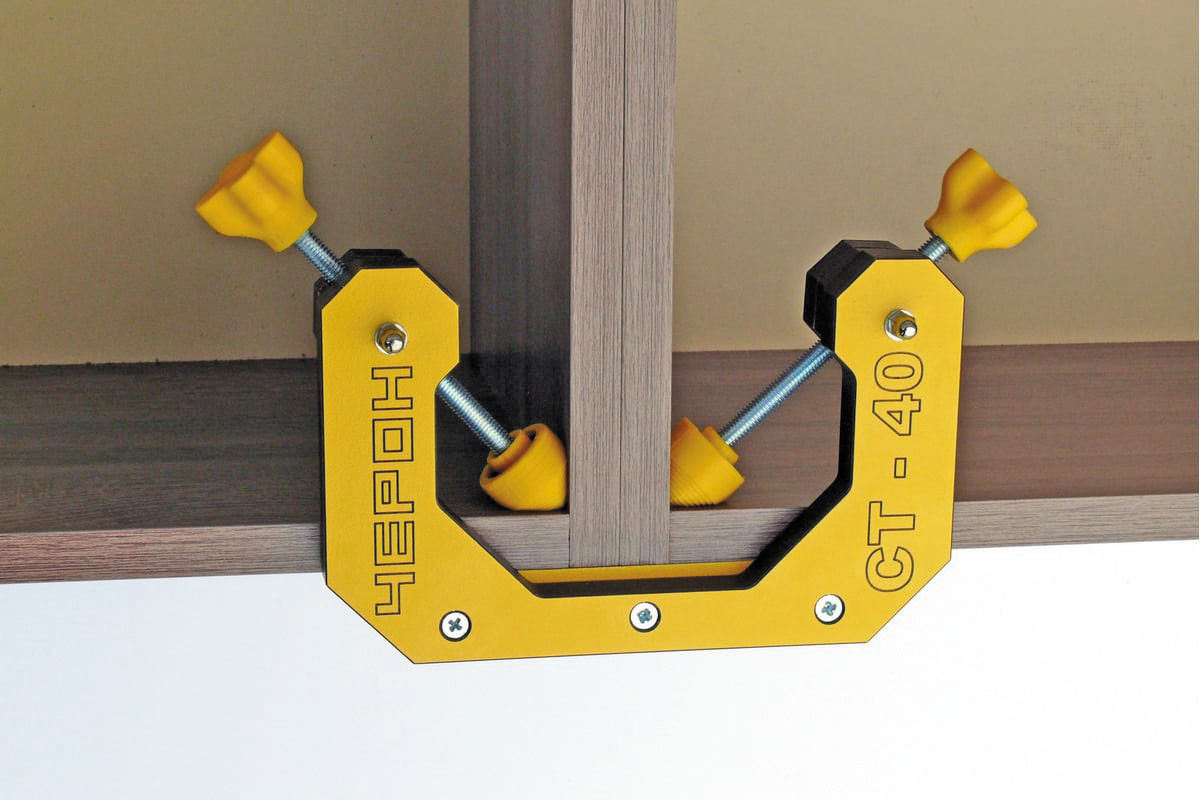

Разновидностей кондукторов очень много. Приведем несколько. Вариант кондуктора (струбцины) для стяжки (сборки) мебели показан на рис. 7.

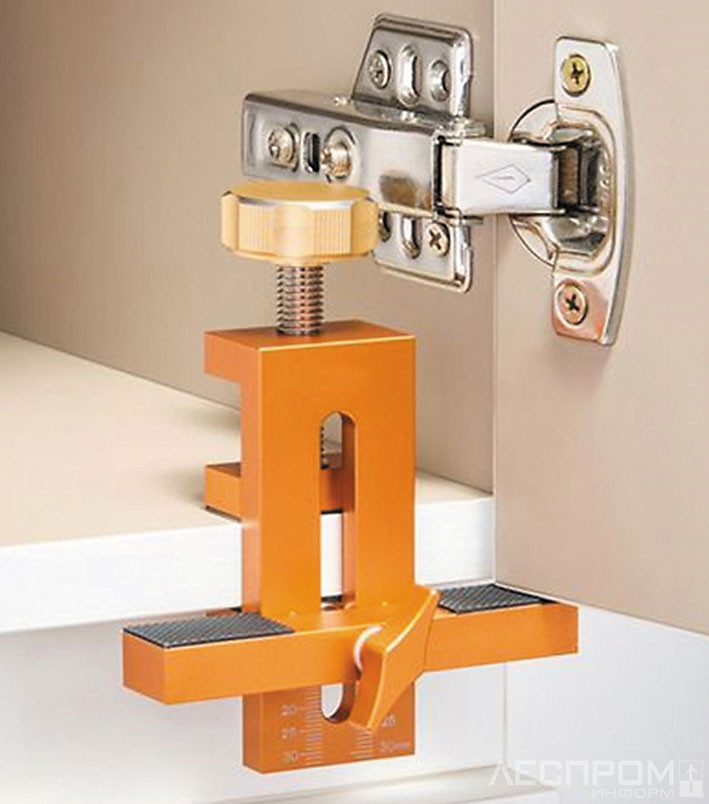

На рис. 8 представлен вариант кондуктора для навески (установки) мебельных фасадов (дверей) шкафов, тумб и полок.

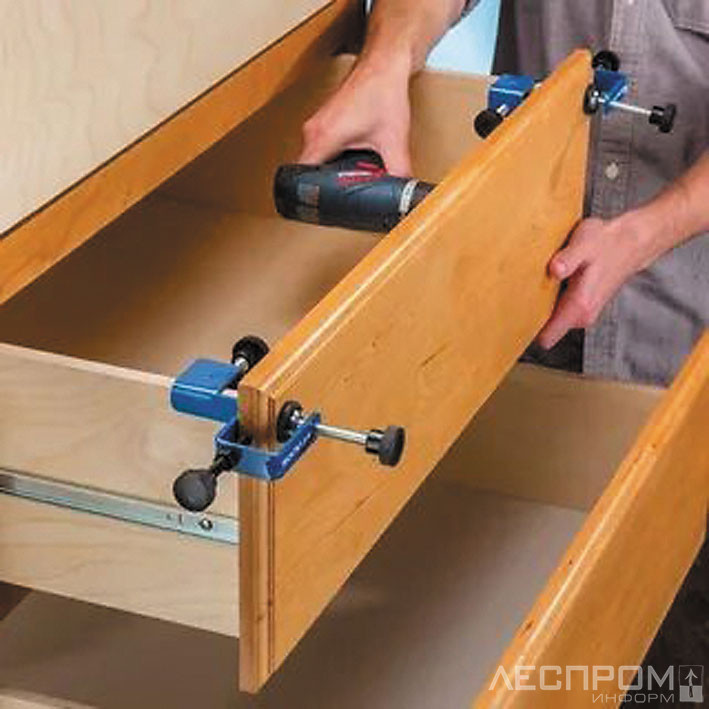

Способ крепления фасада к мебельному ящику при помощи специальных кондукторов (струбцин) показан на рис. 9.

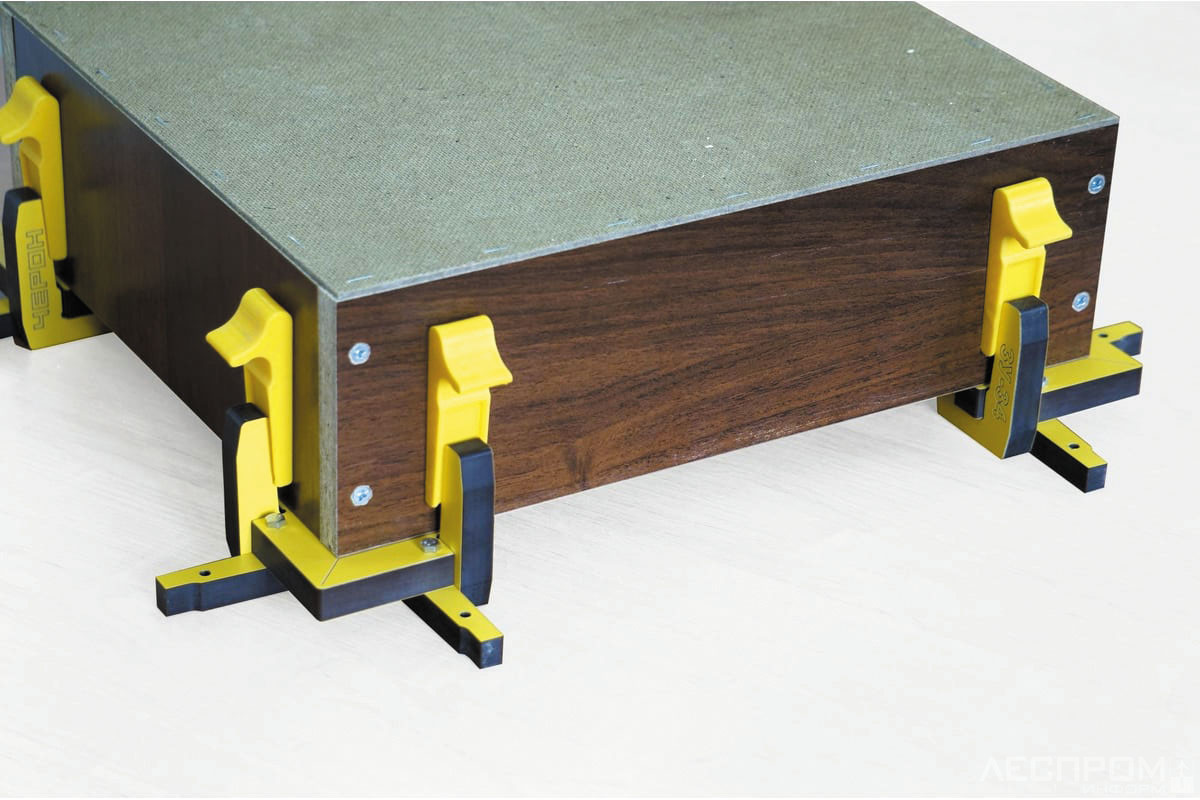

Для сохранения прямых углов в щитовой мебели при креплении задней стенки применяются специальные сборочные кондукторы – пример на рис. 10.

Мебельные кондукторы позволяют значительно упростить и ускорить изготовление и сборку мебельных конструкций. С их помощью даже начинающие мастера и столяры смогут качественно и точно выполнять отверстия в элементах мебели. Эти устройства в разном конструктивном исполнении можно приобрести или изготовить самостоятельно.

Текст Владимир Падерин
